Šilumos siurblys oras-vanduo, jo veikimo principas
Tai įrenginiai, gaminantys šilumą iš aplinkos oro ir perduodantys ją vandeniui, ir dėl savo veikimo ypatybių gali būti panaudojami ne vien tik šildymui, bet ir vėsinimui bei karšto vandens ruošimui. Šio tipo šilumos siurbliai geriausiai veikia vidutinio klimato sąlygomis. Optimaliausias oras- vanduo šilumos siurblio efektyvumas pasiekiamas lauko temperatūrai esant apie 7°C, priešingai nei sausose ir šaltose vietovėse, kur lauko temperatūra dažnai nukrinta iki -20°C. Prisimindami šių siurblių veikimo principus, turime nepamiršti, kad lauko temperatūra daro didelę įtaką įrenginio efektyvumui. Kuo didesnis efektyvumo koeficientas (angl. COP, Coefficient of Performance), tuo efektyvesnis siurblys. Su 1 kWh elektros energijos oras- vanduo šilumos siurblys priklausomai nuo COP atitinkamai pagamina nuo 3 iki 5 kWh šiluminės energijos.
Oras-vanduo siurbliai kontroliuoja patalpų temperatūrą perduodami šilumą
Yra trys pagrindinės šių įrenginių dalys: garintuvas, kitaip dar vadinamas šilumokaičiu (išorinis įrenginys/ blokas), kondensatorius bei šaltnešis (vidinis įrenginys/ blokas). Išoriniame bloke esantis ventiliatorius siurbia aplinkos orą pro garintuvą. Garintuve esantis skystas šaltnešis (dažniausiai freonas) garuodamas sugeria šilumą iš aplinkos oro ir virsta dujomis. Tada kompresorius suspaudžia dujas ir padidėja jų temperatūra. Įkaitęs šaltnešis perneša šilumą į kondensatorių, esantį aplink vandens talpyklą. Galiausiai karštas freonas atiduoda šilumą, kurią sugeria talpykloje esantis vanduo ir vėl tampa skystos būsenos. Atvėsęs šaltnešis pereina pro plėtimosi vožtuvą, kur vėl virsta dujine agregatine būsena ir visas procesas prasideda iš naujo.
Vieta, kurioje planuojate įrengti šilumos siurblį yra svarbi
Įrenginį sudaro du blokai – vidinis ir išorinis, montuojami atitinkamai lauke ir pastato viduje - katilinėje. Vidiniam oras-vanduo šilumos siurblio blokui įrengti reikia daugiau vietos, kadangi šie yra montuojami kartu su karšto vandens talpykla ar talpyklomis. Puiki vieta oras-vanduo šilumos siurbliui būtų katilinė. Šilumos siurblio oras-vanduo lauko blokui turi būti parenkama užuovėja, todėl dažniausiai jie statomi prie sienos. Taip pat reiktų parinkti tokią vietą, kad namo viduje nesigirdėtų siurblio garso, rekomenduojama toliau nuo langų, ypač miegamųjų. Kuo didesnis atstumas nuo namo, tuo mažesnis bus girdimas garsas. Išorinis šilumos siurblio blokas turėtų būti montuojamas užuovėjoje ir pavėsyje, ant specialaus pamato. Lauko blokui kenkia tiesioginis vėjas. Jis gali apsunkinti įrenginio veikimą (šilumos siurblys fiksuos nesamas klaidas ir gali išsijungti/veikti netinkamai). Tiesa, vėjas gali pūsti iš šono, bet ne tiesiai į įrenginį. Tiesioginiai saulės spinduliai apsunkina lauko temperatūros nustatymą. Įrenginys gali išsijungti dėl kaitrių saulės spindulių neteisingai įvertinęs temperatūrą kaip žymiai aukštesnę.
Katilinė

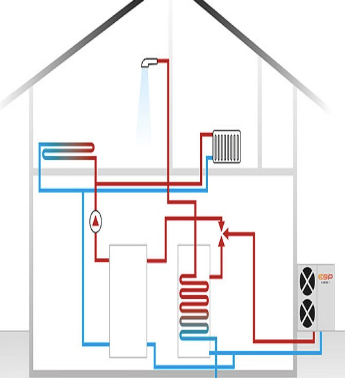

Katilinėje arba patalpoje, kur statomas vidinis modulis, turi būti įrengtas šildymo sistemos kolektorius arba vamzdynas su termofikatu. Sistema turi būti užpildyta termofikatu ir iš jos išleistas oras. Taip pat katilinėje turi būti ir šalto bei karšto vandens vamzdynas, 3F elektros įvadas, kabelis (skerspjūvis pagal maksimalią apkrovą), automatinis išjungėjas (nominalas pagal įrangą), atvestas iki vietos, kur bus montuojamas vidinis blokas. Akumuliacinė arba karšto vandens talpa – įrenginys skirtas šilumos pertekliui kaupti. Tai slėginis vandens indas, todėl jam keliami tam tikri reikalavimai, taip pat sujungimui su šilumos siurbliu, šildymo sistema ir karšto vandens ruošimu reikalingi tam tikri priedai. Nurodytos talpos gali būti jungiamos ne tik su šilumos siurbliu tačiau ir su saulės kolektoriais. Akumuliacinės talpos veikimas pagrįstas vėsaus ir karšto vandens sluoksniavimosi principu: karštas vanduo kyla į viršų, o vėsus leidžiasi žemyn. Vienas siurblys į talpą pumpuoja šilumos siurblio sušildytą vandenį, tiek pat vandens patenka į šildymo sistemą. Iš viršutinės akumuliacinės talpos dalies siurblys tiekia karštą vandenį šildymo sistemai, į apatinę dalį patenka grįžtamasis atvėsęs vanduo. Iš šildymo sistemos tekantis grįžtamasis vanduo užima į šildymo sistemą paduodamo karštesnio vandens vietą. Pirmasis siurblys veikia šilumos siurblio veikimo metu, o antrojo siurblio darbas reguliuojamas patalpų termostato - kai patalpos atvėsta jis įsijungia. Neveikiant šilumos siurbliui vanduo talpoje dar ilgai bus šiltas, o šildymo sistema dar kurį laiką veiks.

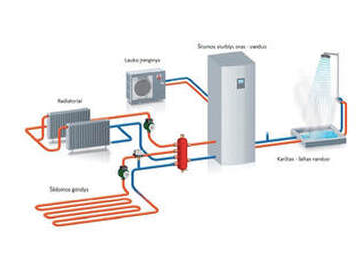

Šildymo/vėsinimo oras-vanduo sistema name
Šildymo ir vėsinimo sistema oras-vanduo namui yra vienas iš populiariausių ir efektyviausių būdų reguliuoti temperatūrą namuose. Ši sistema naudoja orą kaip pagrindinį šilumos šaltinį ir vandenį kaip šilumos pernešėją. Kaip veikia šildymo vėsinimo sistema oras-vanduo namui? Šildymo cikle šiluma gaunama iš išorės esančio oro, kuris šildomas specialiais oriniais šilumos siurbliais. Šilumos siurblio veikimo principas panašus į šaldytuvą, tik atvirkščias. Jis iš oro siurbia šilumą ir perduoda ją į šildymo sistemą. Vanduo cirkuliuoja šildymo sistema, pernešdamas šilumą į patalpas per grindis, radiatorius ar kitus šildytuvus. Vėsinimo cikle sistema veikia priešingai. Šilumos siurblys iš namų pašalina šilumą ir perduoda ją išorėje esančiam orui. Taip vėsinamas namas. Vanduo arba šaltas oras cirkuliuoja per šildymo sistemą, kad sumažintų patalpų temperatūrą. Šildymo vėsinimo sistema oras-vanduo namui turi keletą privalumų. Pirma, ši sistema yra energiškai efektyvi ir draugiška aplinkai, nes dauguma energijos gaunama iš išorės oro. Antra, sistema suteikia galimybę šildyti ir vėsinti namus vienu metu, todėl yra patogi visais metų laikais. Be to, ši sistema gali būti derinama su kitomis šilumos šaltinio technologijomis, pvz., saulės kolektoriais arba biokurą naudojančiais katilais. Svarbu atkreipti dėmesį, kad šildymo vėsinimo sistemos pasirinkimas priklauso nuo daugybės veiksnių, tokių kaip namo dydis, šilumos poreikiai, vietos klimato sąlygos ir biudžetas. Todėl prieš įsigyjant ir įrengiant šią sistemą, rekomenduojama pasitarti su specialistais, kurie padės jums pasirinkti tinkamą sprendimą jūsų namams.
